水平式三轴椭圆振动筛是青州市奥凯诺机械有限公司在椭圆振动筛的基础上研发的一种新型筛机，兼备了倾斜式圆震动筛和水平式直线震动筛的各自的优点，厂家为您介绍工作原理实例说明。

　　水平式三轴椭圆振动筛三轴驱动改善了筛框受力状态，减轻了单个轴承负荷，侧板受力均匀, 减少了应力集中点, 改善了筛框的受力条件,提高了筛机的可靠性和寿命，为筛机的大型化奠定了理论基础。由于其水平安装，有效的降低了机组高度，能很好的满足大、中型移动式筛分机组的需要。具有透筛性好、处理能力大、安装高度小的特点，是各种矿山、石矿场、移动式筛分站的理想设备。

水平式三轴椭圆振动筛实例说明

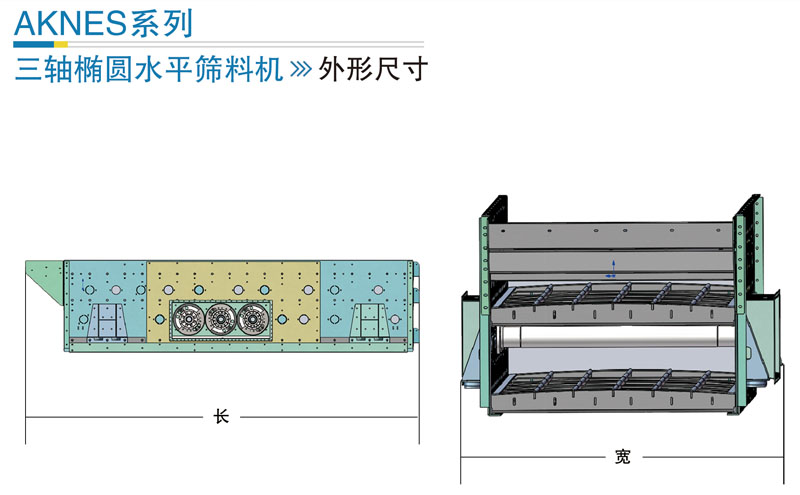

　　图一所示的振动筛是有三层筛网的三轴椭圆振动筛，主要由底架、筛箱、激振器、电机皮带传动机构，筛网，给排料装置，和像胶弹簧组成。激振器设置在筛箱一侧的质心位置处，由三根并列的振动轴级成，每一根轴上装有速比为1的互相啮合的齿轮；在每一个齿轮上装有偏心重量相等、偏心半径相同的配重盘，配重盘与齿轮的相对位置可以改变，通过螺栓定位孔定位并固定在齿轮上；定位孔每间隔5°设一个，保证振动方向从30°-60°的调整。在配重盘上镶有数个重量相等的可调整的配重柱。激振器皮带轮是偏心的。在筛箱的侧板上设置有喷淋孔，可对物料进行水洗筛分。

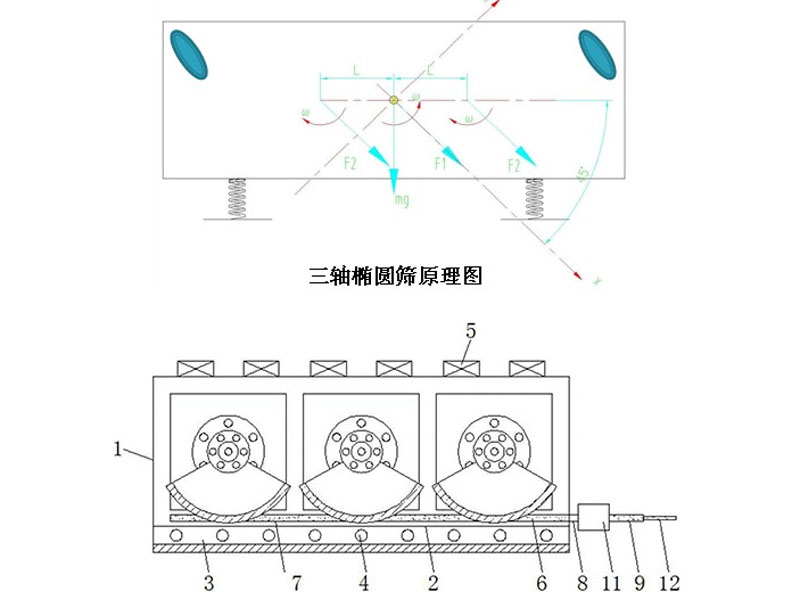

　　在初始装配时，三根轴上的偏心质量设计成如图中3中的b图所示的位置。由于重力的作用，偏心质量所产生的合力矩为零，装配后的偏心块的位置如图3中的a所示自然静止的位置。
　　当三轴上的偏心质量运动到如图3中的C所示的方向位置时，偏心质量所产生的激振力为最小。其中两个轴偏心质量产生的离心力互相抵消（椭圆短轴方向），只有一个轴的偏心质量产生的离心力起作用。当三轴上的偏心质量运动到如图3中的d所示的方向位置时，由于三轴的偏心质量位于相同的方向，所以产生的激振力为最大（椭圆长轴方向）。

8、同样的筛分面积，椭圆振动筛产量可提高1.3－2倍。

　　当用重型、中型和精细筛分等各种筛分作业初级破碎、二级破碎和成品料筛分时，奥凯诺水平式三轴椭圆振动筛振动筛分技术和制造工艺水平优秀，整体均采用创新性的模块化设计、有限元动态分析框架结构，因而赋予设备有力的抗疲劳性及可靠性；结合高振动强度、SV激振器，就充分保证了设备在振动筛分作业的高产、高效、低成本。

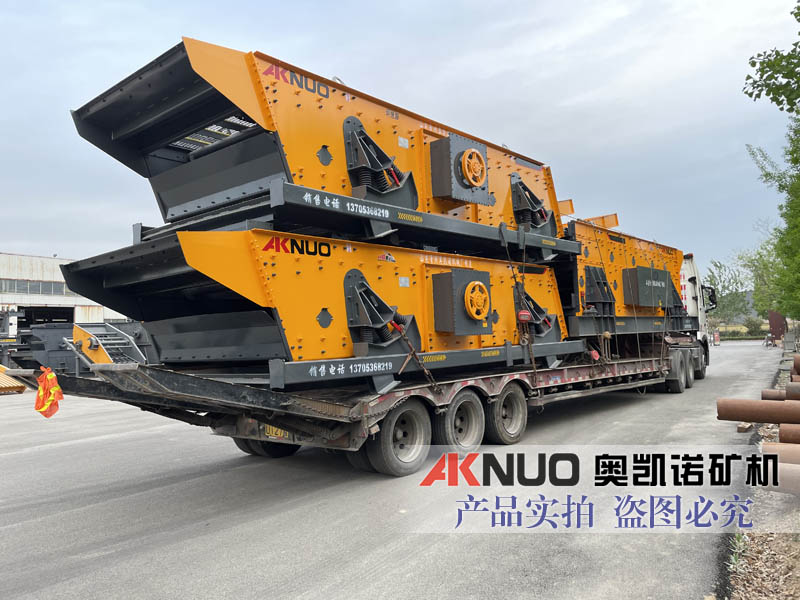

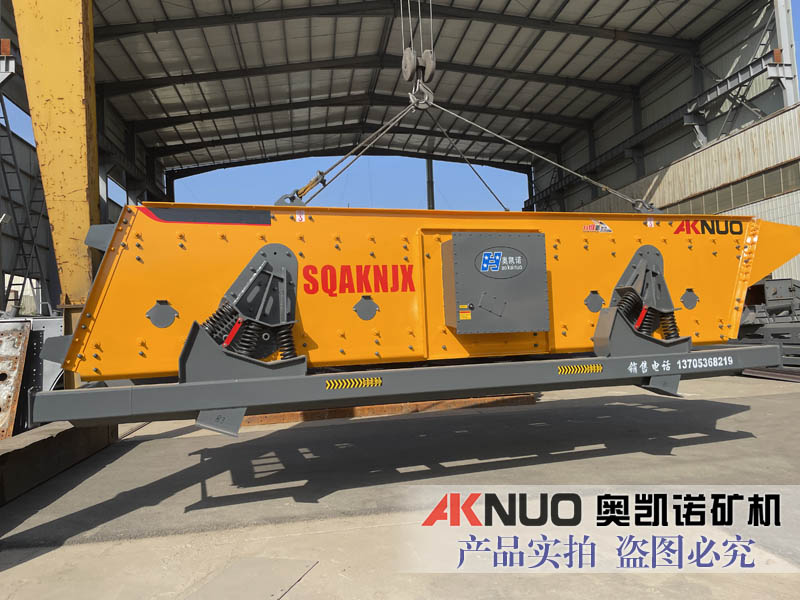

水平式三轴椭圆振动筛生产厂家高清图片
