山东青州三轴椭圆水平筛核心设计优点分析

发布时间:2021-03-19
  山东青州三轴椭圆水平筛核心设计位于筛箱中心的三轴激振结构,该齿轮驱动振动装置经改善更加坚固耐用,行程调节方便,可进行微调,高强度筛箱,高强度钢体侧壁,延长使用寿命,坚固结构,坚固耐用,侧板坚硬,三角板结构轴动力箱,加大了应力最大区域边长角直角,更坚固大型筛箱横梁使用满焊创新的椭圆轨迹。
  椭圆轨迹设计初衷是为了更有效的生产出精确的石料,该运动轨迹设计结合了圆形轨迹与直线轨迹行成独特的椭圆轨迹,既有圆形运动轨迹所拥有的防堵筛分特点,也有直线运动传输的运动特性。

  圆形抛掷轨迹有以下特点:更节能,运用重力帮助物料的移动、防堵料和卡料、振幅小等一些特点。

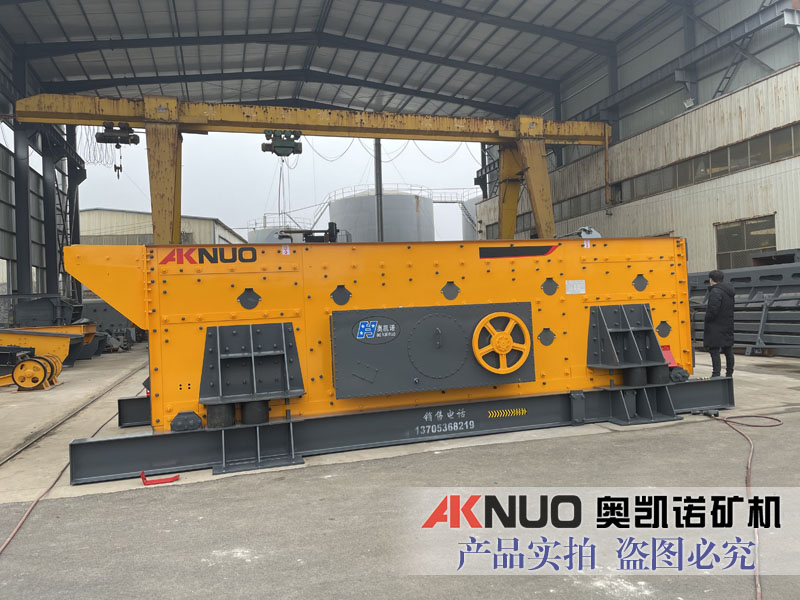

山东青州三轴椭圆水平筛

  通过调整中间齿轮上配重盘与相邻两个配重盘的相对位置(相位角之差)实现筛机椭圆形的运动轨迹。初始相位角的调整,可以改变振动筛的振动方向,即椭圆长轴与筛面的夹角。从而确定物料在筛面上停留时间的长短。振动方向角趋于垂直,则物料在筛面上的停留时间长,筛分效率大;振动方向角趋于水平,则物料通过筛面的速度快,处理能力大。振幅的调整是通过增减配重盘上配重柱的数量实现的,配重柱越多,振幅越大。振动频率的调整是增减电机皮带轮中间隔离片的数量,中间的隔离片增多,皮带轮的节径变小,振动频率也变小,反之,振动频率变大。

  山东青州三轴椭圆水平筛核心设计的优点是,三轴振动筛的运动轨迹为椭圆形,是单轴筛的圆运动和双轴筛的直线运动轨迹的合成。长轴可起到对物料的抛射作用,短轴可以清理筛孔,同时综合了圆筛的分级,松散物料快,不易堵孔,处理能力大和直线筛的脱水、脱介、脱泥输送物料块,筛分效率高、重心低等特点。该筛机结构紧凑,振幅、振动频率和振动方向角可以调整,与同规格的筛机相比,占地空间小,处理能力大。可满足用户筛分各种物料的不同应用

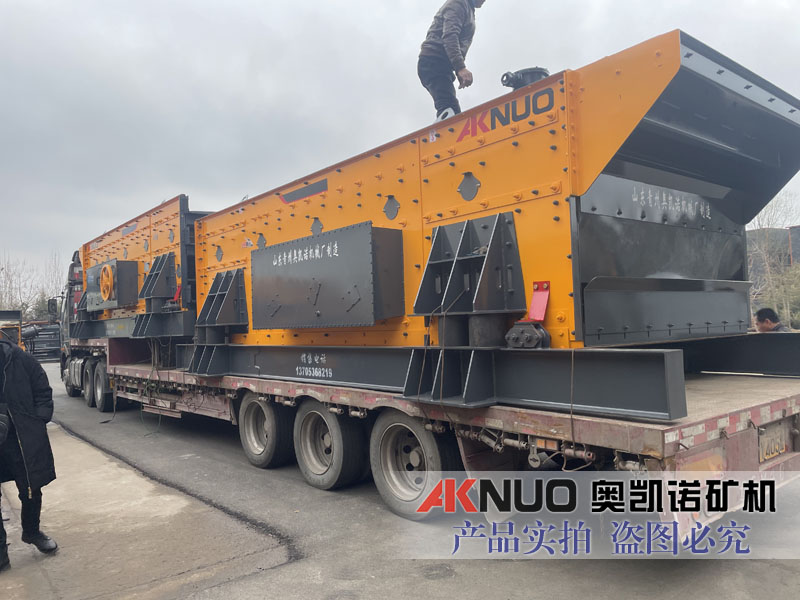

三轴椭圆水平筛

  平面式、低式或线性振动筛由一个水平或近水平筛面,因此,与斜筛机相比,其需要较低的顶高。双轴或三轴振动器驱动水平筛进行线性或椭圆振动。平面筛比斜面筛的筛分粒度更加精确;然而因为平面筛中物料重力不能产生沿筛面运动的分力所以其处理能力低于斜筛面。平面筛应用在筛分效率其关键作用的场合,以及在重介选矿流程中用作排水冲洗筛。

  山东青州三轴椭圆水平筛核心设计其它优点:使用时低功耗,运行平稳--减少直线运行轨迹筛箱的强烈震动,可调节震动抛角和振幅,高产能高效率,边缘直角设计,并且提高了强度,高激振力有利于更好的实现物料分层,减少堵料现象,可筛分的物料范围更广。
