TES三轴椭圆振动筛水平安装，占地面积小，主要由底架、筛箱、激振器、电机皮带传动机构，筛网，给排料装置，和像胶弹簧组成。安装换网方法及故障排除情况如下：

一、TES三轴椭圆振动筛安装

　　l、机身是否处在水平状态。2、机座是否固定妥当。3、细网是否铺平。4、机身框架的束环螺丝是否锁紧。5、进料管与筛网间的距离是否足够。6、机身是否接触到其他物品。

三、如果第二项所示的各款都没有问题，则可以把少许需要筛分或过滤的原料，倒入筛网中心位置，是原料的流动方向、角度、速度及处理量等加以调整机械。

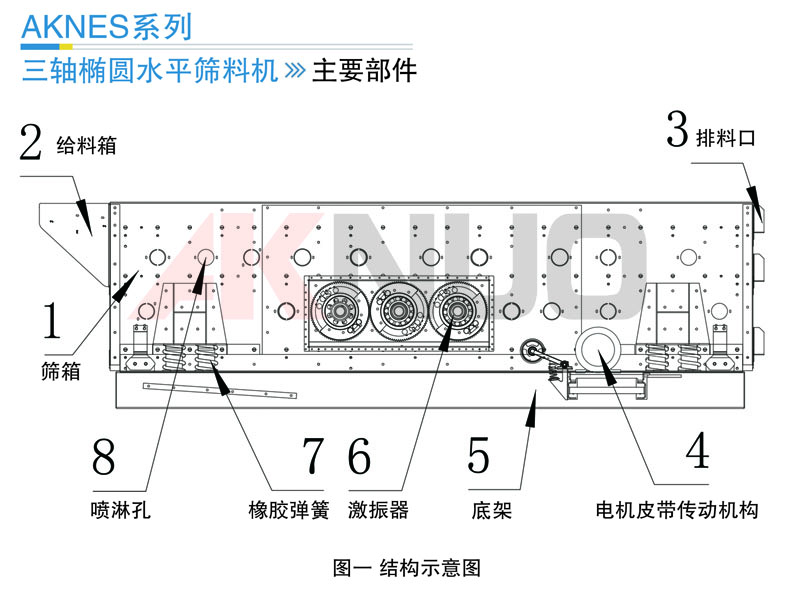

　　图一所示的TES三轴椭圆振动筛是有三层筛网的三轴椭圆振动筛，主要由底架、筛箱、激振器、电机皮带传动机构，筛网，给排料装置，和像胶弹簧组成。激振器设置在筛箱一侧的质心位置处，由三根并列的振动轴级成，每一根轴上装有速比为1的互相啮合的齿轮；在每一个齿轮上装有偏心重量相等、偏心半径相同的配重盘，配重盘与齿轮的相对位置可以改变，通过螺栓定位孔定位并固定在齿轮上；定位孔每间隔5°设一个，保证振动方向从30°-60°的调整。在配重盘上镶有数个重量相等的可调整的配重柱。激振器皮带轮是偏心的。在筛箱的侧板上设置有喷淋孔，可对物料进行水洗筛分。

  在TES三轴椭圆振动筛初始装配时，三根轴上的偏心质量设计成如图中3中的b图所示的位置。由于重力的作用，偏心质量所产生的合力矩为零，装配后的偏心块的位置如图3中的a所示自然静止的位置。

  当三轴上的偏心质量运动到如图3中的C所示的方向位置时，偏心质量所产生的激振力为最小。其中两个轴偏心质量产生的离心力互相抵消（椭圆短轴方向），只有一个轴的偏心质量产生的离心力起作用。当三轴上的偏心质量运动到如图3中的d所示的方向位置时，由于三轴的偏心质量位于相同的方向，所以产生的激振力为最大（椭圆长轴方向）。

5、不锈钢框出口裂开
