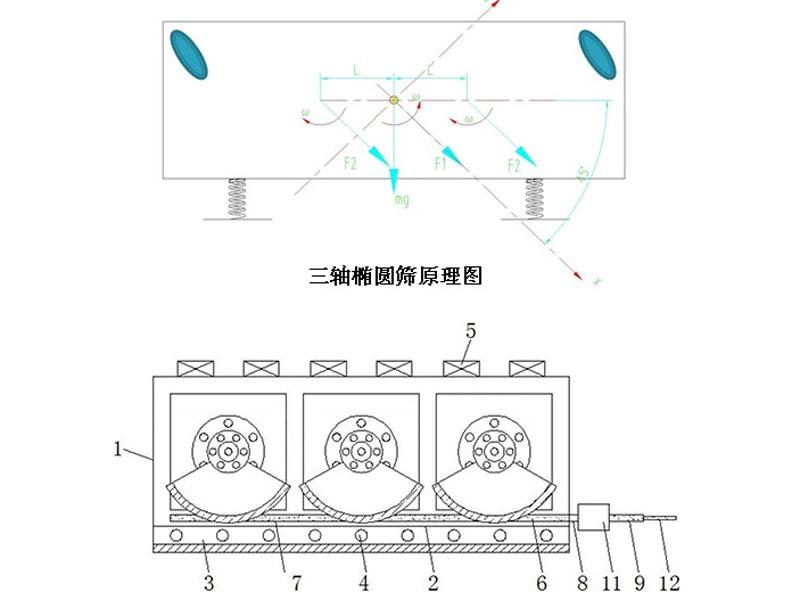

图一所示的三轴椭圆筛是有三层筛网的三轴椭圆振动筛，主要由底架、筛箱、激振器、电机皮带传动机构，筛网，给排料装置，和像胶弹簧组成。激振器设置在筛箱一侧的质心位置处，由三根并列的振动轴级成，每一根轴上装有速比为1的互相啮合的齿轮；在每一个齿轮上装有偏心重量相等、偏心半径相同的配重盘，配重盘与齿轮的相对位置可以改变，三轴椭圆筛通过螺栓定位孔定位并固定在齿轮上；定位孔每间隔5°设一个，保证振动方向从30°-60°的调整。在配重盘上镶有数个重量相等的可调整的配重柱。激振器皮带轮是偏心的。在筛箱的侧板上设置有喷淋孔，可对物料进行水洗筛分。

　　在三轴椭圆筛的结构中，最需要润滑的是激振器，采用稀油润滑有以下优点：稀油润滑不仅仅是润滑，在润滑的同时能带走振动筛因振动摩擦而发生的热量，起到散热的作用

　　当用重型、中型和精细筛分等各种筛分作业初级破碎、二级破碎和成品料筛分时，三轴椭圆筛振动筛分技术和制造工艺水平优秀。水平筛整体均采用创新性的模块化设计、有限元动态分析框架结构，因而赋予设备有力的抗疲劳性及可靠性；结合高振动强度、SV激振器，就充分保证了设备在振动筛分作业的高产、高效、低成本。
